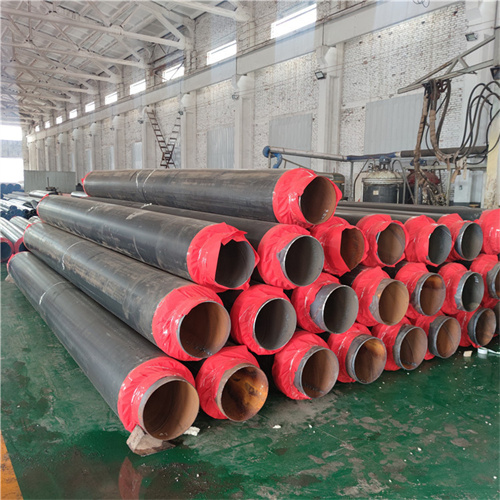

DN500市政排污聚氨酯直缝保温管

DN500市政排污聚氨酯直缝保温管

聚氨酯保温管的施工安装说明

聚氨酯保温管的施工及安装程序主要是分为以下几个步骤：管道与管件的收获、装卸机存储；管沟施工，管道安装，阀门，补麟，固定支架安装，敷设砂垫层，管道试压等等环节。

  1.管道和管件的收货、装卸及存储：聚氨酯直埋保温管在安装之前必须检测相关数据文件是否有破损、不合格等，检查无误以后才可以安装。

  2.管道运输吊装应保护管壳，宜用宽度大于50mm的吊带吊装，或用两个吊钩钩住钢管两端吊装，普端应用革封好。

  3.管沟触：管沟开挖前，先按工程设计图纸标注的方位在地面姗量放线，对干管、支管定位。

    4.珑沟槽：按设计标高，坡度开槽，焊接用的工作坑应比沟槽大，一般工作坑的沟棺壁或侧面支承与管道的距离不小于0.5m，工作坑的沟糟底与管道的距离不小于。

  5.管道安装:直埋保温管可单根吊入沟内安装，也可2根或多根组捍完后吊装。

预制直埋式保温管管道安装敷设要求：

 1.安排施工顺序，坚持“四让"原则。即有压管道让无压管道，埋管浅的管道让埋管深的管道，单管让双管，柔性材料管道让刚性材料管道。按照这个原则，小区管网施工顺序基本是：排水管道(污水管、雨水管)——热力管道——煤气管道——供水管道(自来水管、中水管、纯净水管)——通讯及智能管线(电话、有线电视、宽带网)——电力管线。

 2.相邻管线，在埋设的高程相同或相近时，应该考虑大开槽的施工方案，这是缩短工期、加快工程进度的有效措施。

 3.在小区道路结构层内偏上的管线，应该待道路结构层碾压成形后，返挖槽施工。这既能确保道路结构层的碾压施工及质量，又避免了道路碾压施工对管道施工成果的损坏。

 4.按照总工期的要求，结合各专业管线编制的施工进度计划，遵循上述施工程序安排原则，统筹各专业管线的开工期和工期。如条件成熟，应该作出小区管网工程施工进度网络图，并据此进行有效控制，使小区管网施工形成一个衔接紧凑、合理交叉和有条不紊的施工局面。

预制直埋式保温管管道安装敷设要求：

  （1）采暖管道的敷设有明装和暗装两种方式。一般民用建筑与工业厂房宜明装，在装饰要求较高的建筑中用暗装。随着人民生活水平的提高，暗装将越来越普及。

  （2）水平干管布置在顶棚下时，管道要保证规定的坡度0.002～0.003。圈梁与窗顶之间应有足够的距离；还要考虑留出在供水干管末端设置集气罐的位置，如果无法满足这一要求时，应

  将放气管就近接到有排水设施的房间或地点，以便于排气。

  （3）为避免形成气塞，在水平干管上不得有局部向上凸起处，如果标高发生变化，应在水平干管下降前的点设置排气阀。

  （4）回水干管在地面上敷设过门时，应考虑排气与泄水。一般民用建筑多采用400mm*400mm的过门地沟，过门后的一段回水管采用抬头走的做法，立管后继续低头走，以避免过门后上升管转弯处存气。

  （5）立管应尽量布置在外墙角或沿两窗之

  间的墙面中心线。立管上下均应设阀门，以便于维修。双管系统的供水立管应该位于面向的右侧，当立管与散热器支管相交时，立管应煨弯或通过元宝弯管件绕过立管。

  （6）管道穿过隔墙和楼板时应预留孔洞，装设套管。当管道必须穿过防火墙时，在管道穿过处应采取固定和防火封堵措施，并使管道可向墙的两侧伸缩。每隔一定间距设置管卡或支、吊架。采暖管道要考虑热补偿来消除因受热而产生的应力。

  （7）为便于排除散热器上部的存气和排净散热器下部的水，散热器的供、回水支管应按水流方向下降的坡度敷设。散热器与立管连接的

  支管的坡度不得小于0.01。

  （8）采暖管道的材料多采用焊接钢管与无缝钢管，有螺纹连接、焊接和法兰连接，施工时要做防腐处理。低温水采暖系统和散热器连接

  支管也有采用聚丁烯管（PB）、聚丙烯管（PP）、聚乙烯管（PE-X）和复合管，连接的方式有熔焊、挤压连接等。小型系统也有采用铜管的，一般进行钎焊连接。

  随着城市化进程的发展，国家对环保节能的要求提高，城市在逐步取消小型燃煤锅炉的供暖形式，大力推广城市集中供暖和大型节能热电厂供暖的形式发展。城市基础设施建设步伐日益加快，并且随着环保要求的日益提高，热力管道在基础设施建设中所占的比重也越来越大。热力管道工程与人民生产生活息息相关，其使用功能的好坏，涉及千家万户的切身利益。因此，加强热力管道工程的质量控制，对消除工程质量缺陷起到关键作用。
  城市市政热力外线的热媒介质分为（气质）蒸汽供热管线和（水质）热水供热管线，比较常见的为热水供热管线；热力外网的敷设形式分别有，直埋保温管敷设，管沟、隧道敷设，架空敷设等几种形式。
  1、市政热力外网主要敷设方式以直埋保温热水管线为主，其施工期短施工方便经济性价比高，一般随道路施工修建，但其质量控制最为重要，供热管网中最易出现的跑冒滴漏多为直埋保温管。管沟和隧道结构敷设的热力管道使用寿命长，检修和维护比较方便，但是其投资巨大施工周期较长，一般多为穿越路口和障碍物等条件下，不能采用直埋形式敷设而才去的特殊方式敷设。架空的敷设方式多为老式住宅区和厂区内的供热方式，其缺点：一是影响城市的美观；二是存在严重的安全隐患，管道出现老化破裂对周围人群造成安全危害很大。
  城市热力管网的设计参数：供/回水温度150℃/90℃，安装温度不得低于-10℃，压力1.6Mpa。城市热力管网为高温高压容器设备，因此对其施工质量要求较高。施工工序；定位测量放线-管沟开挖-铺管底砂层-管道安装-回填。

  2、管网定位测量是要求管道施工按照设计的路由，准确的敷设在预定的位置。关键的要点和控制点是新旧管线的测量核实，新施工管线的定位于原状对接老管线必须要准确，不得有偏差出现折点或者错口现象。热力管道属于高温高压的容器，管道出现折点或者错口，管道运行时会产生很大的膨胀推力，增大对管道焊口的剪切破坏作用力。

  3、管地铺砂和胸腔填砂的目的，管底填砂抱着管道的设计高程，管周填砂是控制热力直埋管道运行时，管周砂对管道的握裹力比泥土的作用力大，可以控制管道运行时的受力摆动。细砂对直埋保温管道的外壳有保护作用，不会损伤管道的保温外壳。施工中管周填砂往往被忽视的，因此施工过程中药严格控制管周填砂的环节质量控制。
  4、管道的安装分为几个环节，对口-焊口焊接-无损伤检查-试压-保温。管道对口是管道焊接关键的个控制点，也是重要的控制环节。对口不合格焊接焊缝质量，也会降低甚至不合格的。对口的质量缺陷；错口、缝隙较大、坡口不合格等；焊缝焊接的形式手工电弧焊，现在遍采用氩弧焊为底焊，两遍填充焊接，最后罩面焊接。直埋保温管的焊缝经行外观检查和专业的检测，焊缝常用的检测无损伤X光照射。管道的试验压力，一般规定为设计工作压力的1.5倍压力值，系统压力为设计值的1.25倍。管道达到稳压时间和降压的允许值范围内为合格。

产品介绍

1、外护管：PE-RT II型预制直埋管外层采用HDPE高密度聚乙烯管；

2、保温层：采用硬质聚氨酯泡沫塑料。保温层材料为密度60kg/m3至80kg/m3的硬质聚氨酯泡沫，充分添满PE-RT II型管与套管之间的间隙，并具有一定的粘接强度，使耐热聚乙烯（PE-RT II)管材、外套管及保温层三者之间形成一个牢固的整体。聚氨酯直埋保温管泡沫具有良好的机械性能和 热性能，通常情况下可耐温120℃通过改性或与其它隔热材料组合可耐温180℃。

3、工作管：PE-RT II型预制直埋保温管采用耐热聚乙烯（PE-RT II)管。

PE-RT II管性能优势

1、耐低温脆性，PE-RT Ⅱ管本身隶属于PE一系列的改性型产品，所以在整个结构中与PE结构相似，低温脆性低达-40℃。

预制聚氨酯保温管 直埋式保温管 聚氨酯保温管示例图8

2、优异的耐高温性能。众说周知PE的长期使用温度 为40℃，PPR的长期使用温度 为70℃，而PE-RTⅡ在耐温方面较以上两者类产品略有提升，PE-RTⅡ长期使用温度 为80℃。外推长期（20℃，50年） 小静液压强度超过10.0MPa，达到PE100级管道要求。70℃工作环境下，长期（50年）设计压力高达1.0MPa。110℃下，静液压试验已经超过10000h，管道具有杰出的抗老化能力。任何温度下（直至110℃），8760h之前静液压预测强度曲线无拐点，管道无脆性破坏。

DN500市政排污聚氨酯直缝保温管

3、较高的承压能力

以GB/T18991-2003中规定的使用条件级别2（长期输送70℃热水），设计压力为0.8MPa的条件下进行比较，管材的公称外径为 25mm。

预制直埋保温管又称“管中管"其有“两步法"构成，是由高密度聚乙烯外保护层、聚氨酯硬质泡沫塑保温材料和钢管组成。保温层材料为密度60kg/m3至80kg/m3的硬质聚氨酯泡沫，充分添满钢管与套管之间的间隙，并具有一定的粘接强度，使钢管、外套管及保温层三者之间形成一个牢固的整体。
    一般有一下几种方式
1.按照敷设方式可以分为：直埋聚氨酯保温管、架空聚氨酯保温管；
2.按照其输送介质的温度可以分为：常温聚氨酯保温管、高温聚氨酯保温管、深冷聚  氨酯保温管；
3.按照外护层的不同可以分为：玻璃钢外护层聚氨酯保温管、高密度聚乙烯外护层聚  氨酯保温管、钢外护层聚氨酯保温管及其他外护层保温管；
4.按照输送介质的不同有很多种：如供水用的聚氨酯预制保温管、耐高温聚氨酯保温管，输送蒸汽用的蒸汽直埋聚氨酯复合预制保温管，石油上用的埋地硬质聚氨酯泡  沫塑料防腐保温管等等。 还有很多叫法如聚氨酯地埋管，聚氨酯预制管，聚  氨酯直埋预制管，聚氨酯夹克管,聚氨酯发泡保温管等等

聚氨酯保温管怎样分辨优质产品和劣质产品；

聚氨酯保温管又名；（聚氨酯保温钢管、聚氨酯直埋保温管）外护套是由高密度聚乙烯加工生产而成，密度高的外护套，做出产品后，一定要做横向拉伸试验，拉伸长度》19，聚氨酯发泡保温层，密度达到》60，钢管一定要选，国标钢管，根据当地自己工程选用，无缝钢管，螺旋钢管、直缝钢管。

劣质产品；聚乙烯外护套拉伸试验不合格，达不到标准，聚氨酯发泡密度不够，保温效果不好，当管道使用过成中由于保温效果不好，导致管道爆管，后果不堪设想

  保温钢管生产厂家当今，为了美化环境，热力管道直埋已经十分普遍，其中聚氨酯发泡直埋保温管是应用十分广泛的一种地下直埋管道，今天来简单介绍一下这种产品。地下直埋技术相当普遍，但管道漏损问题变得越来越突出。既造成了能源浪费和供热成本增加，又影响热用户的取暖。因此管道查漏一直困扰热供热企业，然而目前尚没有寻找的优方法。笔者结合多年供热经验，对一些检查失水的办法进行了摸索和尝试，总结供同行参考和探讨。

    而且还具有的社会效益和经济效益，也是供热节能的有力措施。聚氨酯保温管设有泄露报警线，一旦发生泄露，通过报警线的传到在专用检测仪表上显示出保温管道渗水、渗水的准确位置以及泄露程度的大小以便通知检渗人员迅速处理漏水的管段，保证供热管网的安全运行。聚氨酯保温管不仅具有传统地沟和架空敷设管道的技术、实用性能，而且还具有的社会效益和经济效益，也是供热节能的有力措施。

聚氨酯硬质泡沫直埋管，用于集中供热管道，各种制冷及工业管道。聚氨酯直埋保温管有十分突出的优点：1、聚氨酯直埋保温管保温性能好，热损失仅为传统管材的25%，长期运行可节约大量能源，降低能源成本。2、具有很强的防水和耐腐蚀能力，不需附设管沟，可直接埋入地下或水中，施工简便迅速，综合造价低。3、在低温条件下也具有良好的耐腐蚀和耐冲击性，可直接埋入地下冻土。4、使用寿命可达30-50年，正确的安装和使用可使管网维修费用极低。

更由于其施工简便、节能防腐而被大量地用于各种供热、制冷、输油、输汽等各种管道。聚氨酯发泡保温管有内管和外套管的保温层实施的时候，通常是在两管之间直接灌注发泡浆料，一次成型发泡。在实施浇注浆体保温材料前，内管和外套管要使用适当的器具使它们保持良好的同心度，下部的密封处理要严密，防止浆料泄漏。根据浆料的流动状态和发泡速度情况，长度较小的保温层可直立浇注，但对大多数长度较大的保温层，则多采用倾斜方式浇注，以便浆料流动和发泡。根据配方和施工要求，可由上部一侧或由下部注入。当管件较长时，由混合头输出的浆料可经导管引入管间隙的下部，并随着注量的增加，逐渐抽出导管。这种方法只适用于3mm以下普通套管保温层的制作。

高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管以其优良的性能，方便的施工及使用年限长(30年-50年）而倍受人们欢迎，其结构为:外保护层、保温层、防渗漏层三部分，外保护层材料为聚乙烯夹克管或玻璃钢或其它材料。

几年来的实践成果充分证明了聚氨酪保温直埋管敷设方式与传统的地沟及架空敷设相比，具有诸多优点。这也正是聚氨酪保温直埋管在中国供热工程上得以迅猛发展的内在动力。聚氨酯 单位指标 玻璃钢 单位 指标容量 kg/m2 40-60 抗压强度 MPa 120-220导热系数 W/mk 25粘结强度 KPa ≥200 表层含胶量 >45%抗压强度 KPa ≥200 氨凝 KPa 400-900吸水率 kg/m2 ≤0.2 使用年限 30-50年。

直埋敷设技巧在地下水位较高区域利用的一次较大冲破。直埋管道的保障管的告急异常是紧密防水的可靠性，此外要有优良的机器强度，钢套管鉴于强度高采取焊接结合，防水的密封功能可靠性相当高，此外，其耐高温功能也是其他外保障管所不行相比的。预制钢套钢保温管钢套管(钢套钢)埋设技巧是一哪类防水、防漏、抗渗、抗压和全封闭的埋设新技巧，是直埋敷设技巧在地下水位较高区域利用的一次较大冲破。它是由输出介质的钢管、防腐外衣钢管以及钢管以及外衣钢管之间填充的超细玻璃棉组合而成，也可采取石墨、硅钙瓦管壳及填充聚氨酯泡沫复合而成保障外钢管防止腐化物腐化钢管。直埋式保温管在人们的日常生活中扮演着重要的不同的角色，直埋式保温管一般指的是采用特殊的工艺对普通的钢管进行防腐化处理。直埋供热管道的安装方式 直埋管道中的应力是热胀变形不能释放而产生的。因此。通过选择不同的安装方式，可以改变热胀变形的大小和变形的释放程度，进而改变管道的应力水平。热胀变形的大小与零应力状态对应的温度有关，零应力状态温度的提高，可降低热胀变形的大小。根据此温度是否等于安装时的环境温度，管道可分为两种。冷安装：零应力状态对应的温度等于安装时的环境温度。预应力安装：零应力状态对应的温度等于预热温度。

在当前能源结构转型与低碳发展的大背景下，供暖、化工、石油等领域对管道输送系统的节能性、安全性和耐久性提出了更高要求。聚氨酯预制直埋保温管作为一种集保温、防腐、密封于一体的新型管道产品，凭借其优异的综合性能，正逐步取代传统管道，成为管道工程中的 “主力军"。

聚氨酯预制直埋保温管并非单一结构的管道，而是由工作钢管、聚氨酯保温层、外保护管三层核心结构复合而成，每层功能明确且相互协同，共同保障管道系统的稳定运行。

工作钢管作为直接输送热水、蒸汽、石油或化工介质的载体，其材质选择需根据输送介质的温度、压力及腐蚀性而定。目前主流材质包括无缝钢管（适用于高压高温场景）、螺旋焊管（适用于大口径输送）和直缝焊管（适用于中低压场景），可满足 - 50℃至 120℃（特殊改性后可达 150℃）的介质温度需求，确保在复杂工况下的抗压性与密封性。

位于工作钢管与外保护管之间的聚氨酯保温层，是产品实现高效节能的核心。通过高压发泡工艺形成的聚氨酯泡沫，具有低导热系数、高闭孔率的特点，能有效阻断管道内介质与外界环境的热量交换。

外保护管主要起到防腐、防水、抗冲击的作用，常见材质为高密度聚乙烯（HDPE）或玻璃钢。其中，HDPE 外保护管凭借耐候性强、抗老化、柔韧性好的优势，在地下潮湿、酸碱土壤等复杂环境中表现突出，可有效防止土壤腐蚀、植物根系破坏及地下水位变化对管道的影响，使管道使用寿命延长至 30 年以上。

直埋式预制保温管是一种用于液体、气体输送管网的高效保温管道，全称高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管。其意义在于提高保温性能、降低工程造价并推动供热管道技术的发展。

一、直埋式预制保温管的定义

直埋式预制保温管是一种集保温、防水、防腐于一体的管道系统。它由高密度聚乙烯外护管、聚氨酯泡沫塑料保温层和钢管等部分组成。这种管道系统具有良好的保温性能，能够有效地减少热损失，提高能源利用效率。

二、直埋式预制保温管的特点

高效保温：聚氨酯泡沫塑料作为保温层，具有极低的热导率，能够有效隔绝热量传递，保持管道内介质的温度稳定。

防水防腐：高密度聚乙烯外护管具有良好的防水性能和耐腐蚀性，能够保护管道免受外界环境的侵蚀。

安全可靠：直埋式预制保温管采用直埋敷设方式，减少了地面空间的占用，同时提高了管道系统的安全性。

施工简便：预制保温管在工厂内完成生产，现场只需进行简单的组装和连接，大大缩短了施工周期。

三、直埋式预制保温管的意义

提高能源利用效率：通过高效的保温性能，减少了热损失，提高了能源利用效率，有助于节能减排。

降低工程造价：直埋式预制保温管采用预制生产方式，减少了现场施工的复杂性和成本，降低了整体工程造价。

推动供热管道技术发展：直埋式预制保温管的广泛应用标志着中国供热管道技术已经进入了一个新的发展阶段，推动了相关技术的创新和发展。

聚氨酯预制直埋保温管的保温原理探析

聚氨酯预制直埋保温管，以其高效与节能的特性著称，其出色的保温效果得益于多方面的综合作用。

1. 隔热层

聚氨酯预制直埋保温管的外层，通常选用硬质聚氨酯泡沫塑料作为隔热层。这种材料具备闭孔结构，能够有力地阻隔热传导和热对流，进而降低热量的损耗和浪费。同时，聚氨酯泡沫塑料还兼具轻质、高强度、防水、防潮等性能，使其成为管道保温的优选材料。

2. 密封性

为确保聚氨酯预制直埋保温管的整体性能，其连接部位和接口处会采用密封材料进行严密封堵，以抵御空气和湿气的侵入，进一步减少热量损失。此外，这些密封材料还具备防腐、防水等功能，全面保护管道免受外部环境的影响。

3. 保温层

聚氨酯预制直埋保温管的保温层，多采用聚氨酯泡沫塑料或橡塑保温材料等高效保温介质。这些材料拥有较低的导热系数和出色的保温效果，能有效阻碍热量的传递，从而降低热量的损耗。

4. 防腐层

为延长聚氨酯预制直埋保温管的使用寿命，其内层会经过防腐处理，常采用环氧树脂、聚氨酯、丙烯酸酯等涂料作为防腐材料。这些涂料不仅具有出色的防腐性能，还能抵御恶劣的外部环境，确保管道的长期稳定运行。

综上所述，聚氨酯预制直埋保温管的保温原理是通过综合运用高效保温材料、密封材料和防腐材料等技术手段，实现减少热量传递、防止空气和湿气侵入、以及抵御化学腐蚀和电化学腐蚀等多重目标，从而提升管道的保温效果和使用寿命。
